随着视频时代到来，视觉化的大屏影像成为了朋友圈的流量密码，但是总有那么些LED屏幕与摄像头“不太对付”，在拍摄LED大屏时，频闪、摩尔纹、对比度下降、锯齿等问题频频暴露。对此，为此行家说Display用手机镜头以频闪为主题作了一场调研，面向以下问题：

哪些LED屏幕可与镜头完美配合？

为何肉眼下绚烂多彩的屏幕，却难以通过镜头的考验？

如何让LED屏幕适应拍摄需求？

案例拆解：哪些LED屏幕可与镜头完美配合？

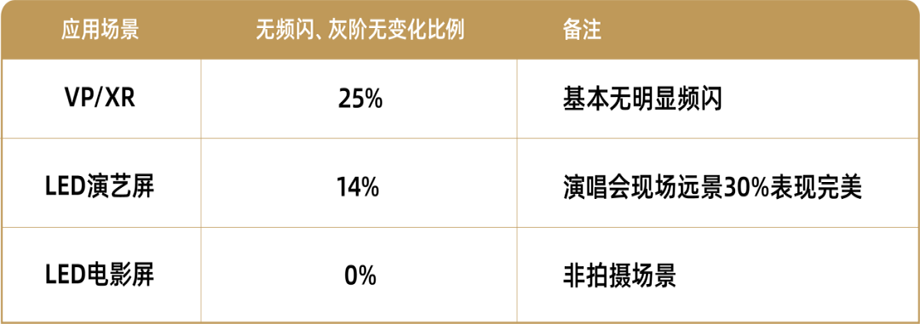

首先开启手机慢动作模式（240fps），以较近的距离（1-2米）随机拍摄近20款LED显示大屏，然后在电脑中放大观测显示屏细节的频闪程度和残影效果。VP/XR大屏分类下，慢动作模式下基本没有频闪现象，且25%产品可同时实现「无频闪+灰阶稳定」；LED演艺屏：相较于专业显示，演艺屏频闪现象整体更多，也有14%产品在慢动作特写可同时实现「无频闪+灰阶稳定」，但汇集演唱会实地远景拍摄时，30%屏幕可满足需求；LED电影屏：闪烁问题普遍存在，尚未出现完美「无频闪+灰阶稳定」的屏幕，不过LED电影屏并非拍摄场景，产品需求多落在色度表现。

实验验证：高刷新影响拍摄结果

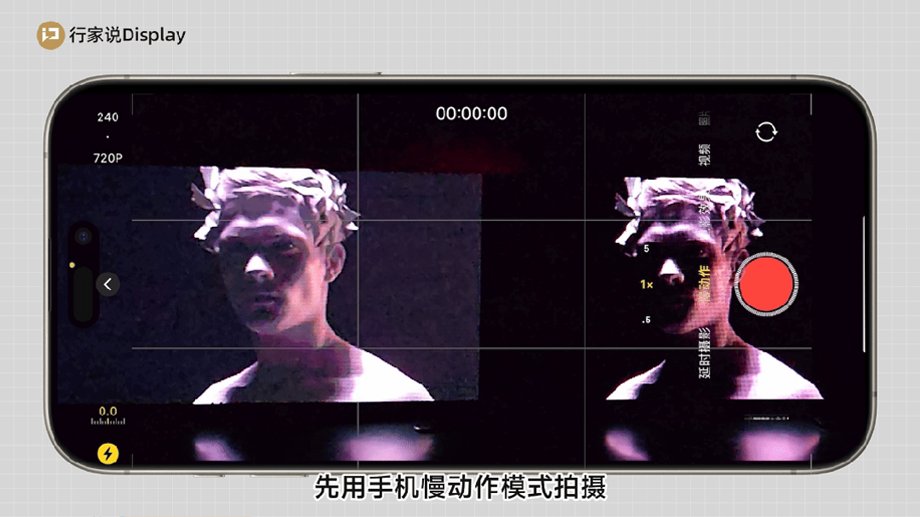

根据拍摄的近20款LED显示大屏来看，无闪烁的产品通常具有高刷新率，当然也有显示屏辅以光学扩散膜等降低摄影中出现的问题。仅针对高刷新，我们设置了对照组，以驱动IC是否开启「低灰倍刷」功能的显示屏幕作对比。这里使用两种拍摄模式。首先使用手机慢动作模式拍摄，可以发现没有开启低灰倍刷功能的箱体频闪严重，且画面也有灰阶流失问题。

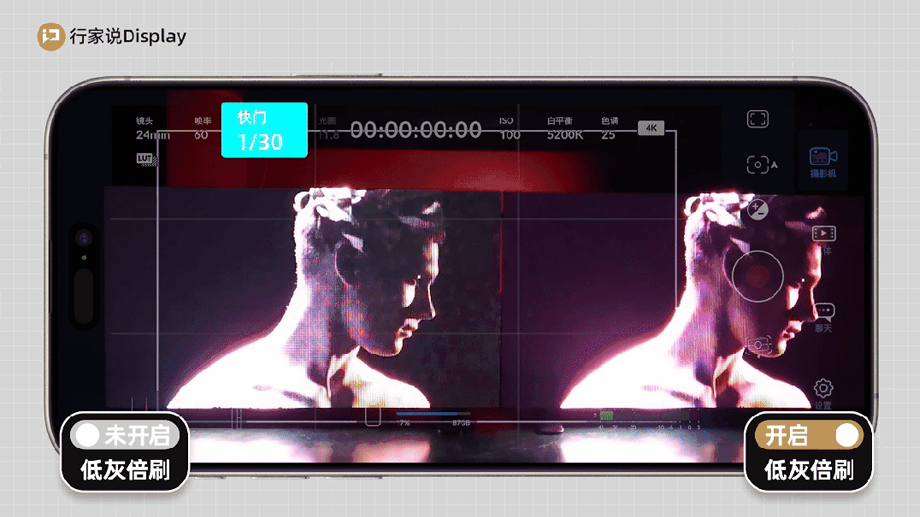

第二种模式，我们开启手机的专业摄影模式并调动快门，可以发现快门越快时，没有开启低灰倍刷功能的箱体显示问题越多；快门60时，已出现黑场现象；快门超过120时，可见频闪与灰阶问题。

综上可见，开启「低灰倍刷」功能会使得拍摄结果更佳符合人眼表现，高刷新率时，LED大屏更能满足多样化的拍摄需求。

高刷新+低灰共同保证拍摄色度表现

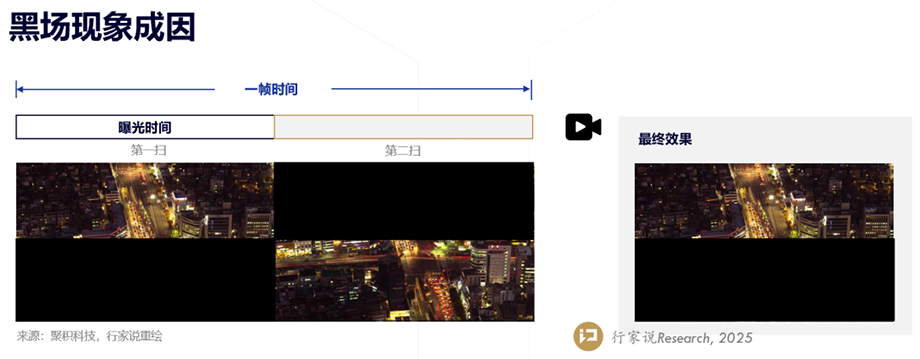

屏幕在镜头下的缺陷，本质是光电转换过程中的信息丢失。LED显示屏多是通过逐行扫描更新画面，人眼对图像的感知有约0.1秒的视觉暂留，能自动补全LED屏幕的间断刷新，但相机通过快门"切片式"采样，可能恰好截取到屏幕刷新间隙。黑场问题的成因是因摄影机曝光时间未包含LED 显示屏中所有LED 显示时间。以两行扫设计的LED 显示屏搭配PWM 调光为例，LED 显示屏的画面显示会像图中是由上/ 下两部分轮流显示。

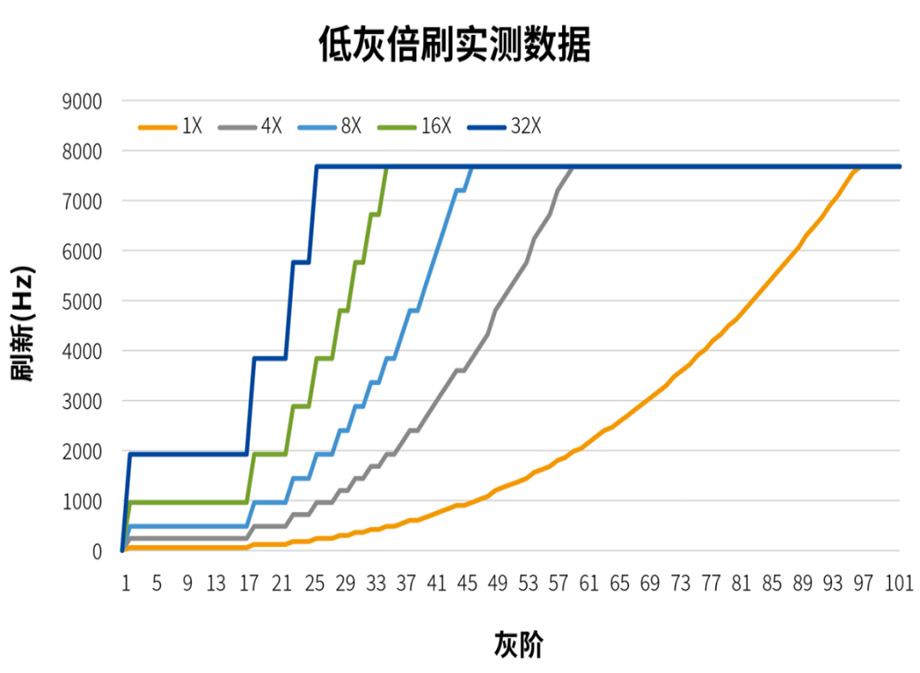

若是LED 显示屏的帧率与摄影设备的曝光时间发生每帧都不一致的状况，则可能产生闪烁的情况。所以高刷新率，就是使用密集的刷新动作，让相机采集到的画面变化趋于连续，刷新率越高，允许相机的快门速度误差范围越大。但需要注意，高刷新意味着每个帧的时间更短，如果PWM的周期与刷新率同步，会限制可用的灰阶数，因为灰阶等级取决于每个刷新周期内点亮时间的占比，可用时间单元压缩，即导致灰阶数下降。特别是在低亮度情况下，占空比降低，每个周期内有效点亮时间进一步缩短。所以当前，行业推出了整合PWM+PAM技术的LED驱动IC，並可达到更高的灰阶表现，如聚积科技达芬奇方案，在高刷下仍支持19-bit灰阶（52万级亮度控制）。不同的低灰倍刷设定在不同的灰阶下对应的刷新率有所不同，越高的低灰倍刷设定，在相同灰阶刷新数值越高，如灰阶值25时，使用16-bit PWM搭配32倍刷的驱动晶片已可达到7,680Hz的刷新率，此特性可有效改善拍摄的扫描线现象。灯板实测低灰阶刷新数据如下图所示：

所以，高刷新不是终点，拍摄场景下，高刷新的同时也需要注意保证灰阶，除了没有频闪外，拍摄影像也需求完美的色度表现，高刷低灰要同步实现。

转载原标题：分析：LED大屏如何征服「镜头焦虑」？
